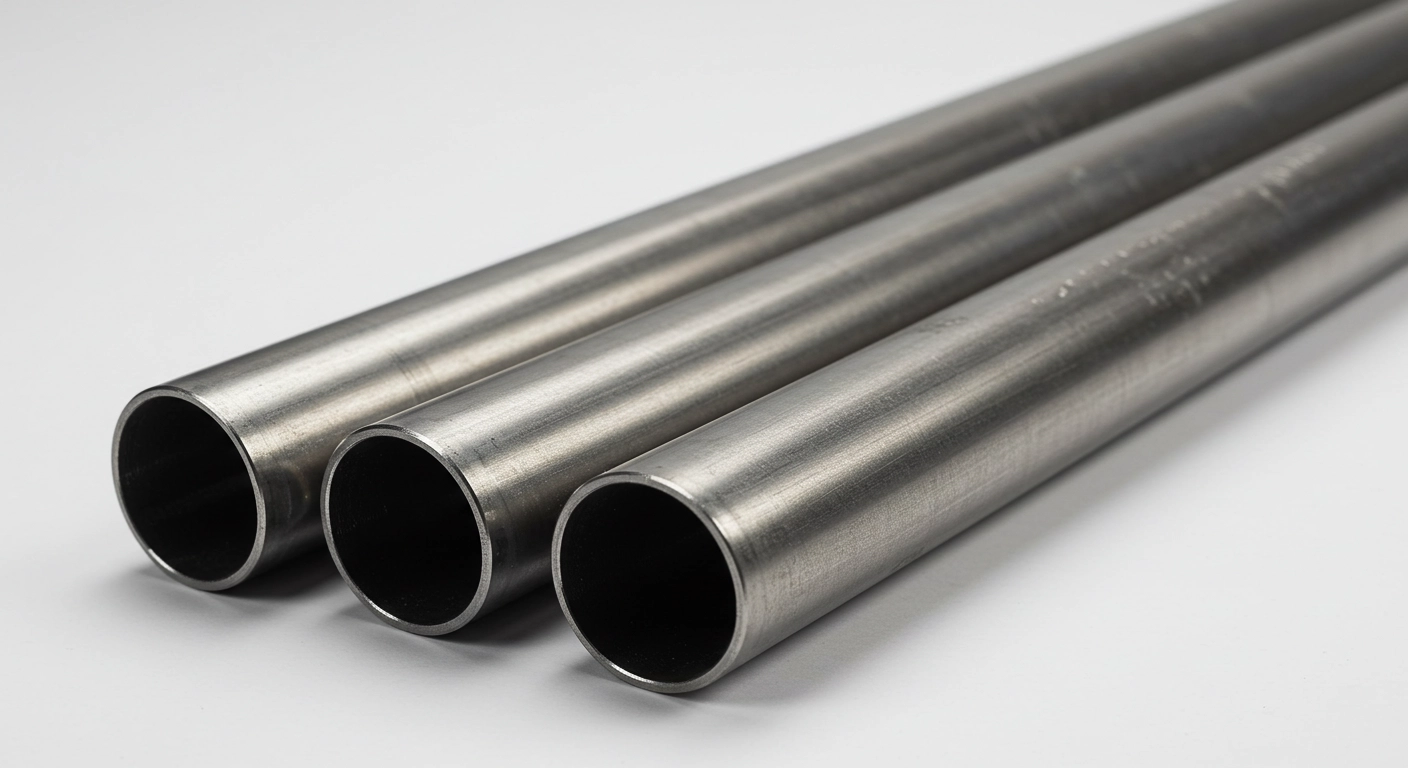

Диаметры ВГП труб

Статьи

30.05.2025

Водогазопроводная (ВГП) труба — это стальной электросварной или бесшовный сортаментный прокат круглого сечения, предназначенный для прокладки систем водоснабжения, газоснабжения и отопления. Согласно ГОСТ 3262-75 и 8734-75, ВГП трубы изготавливаются из углеродистой стали марки Ст1 – Ст3 методом горячей прокатки с последующим электродуговым или электросварным соединением кромок стенки. Сопровождается обязательной калибровкой. Характеристики определяются стандартом, все они служат ключевыми параметрами при проектировании трубопроводов.

Основные понятия и обозначения

D (наружный диаметр) – измеряется по наружному контуру трубы.
d (внутренний диаметр) – D минус удвоенная толщина стенки: d = D – 2·t.
t (толщина стенки) – расстояние между наружной и внутренней поверхностями.
DN(ДУ) (условный проход) – номинальное значение диаметра, упрощённое для проектирования.
L (длина трубы) – стандартно 4–12 м (в зависимости от номенклатуры).
Масса 1 м (кг/м) – рассчитывается по формуле:
m=π/4 (D2−d2) ρ, где ρ = 7850 кг/м³ (плотность стали).

Технологический процесс производства

Сталь: Для изготовления ВГП труб применяются углеродистые стали марки Ст1, Ст2, Ст3 по химическому составу и механическим характеристикам согласно ГОСТ 380-2005.
Горячая прокатка: Заготовки прокатываются на станах до получения требуемого D.
Сварка:
- Электросварная (ЭСУ) труба — кромки соединяются импульсной дуговой сваркой (IGW), обеспечивающей минимальную термическую деформацию.
- Бесшовная труба (по запросу) — формируется через прошивку сердечника и волочение, но в меньшем сортаменте по сравнению с ВГП.
Отжиг и калибровка: После сварки проводится отжиг для снятия внутренних напряжений и калибровка диаметров.
Испытания и контроль качества: Проверяются прочность свода, толщина стенки t, масса 1 м трубы, геометрические отклонения по стандарту.

Таблица типоразмеров ВГП труб по ГОСТ 3262-75

Ду (мм)	D, (мм)	t, стенка (мм)	d, внутренний диаметр (мм)	М (кг/м)
15	21,3	2,8	15,7	1,17
20	26,9	2,8	21,3	1,45
25	33,7	3,2	27,3	1,92
32	42,4	3,2	36,0	2,57
40	48,3	3,0	42,3	3,19
50	60,3	3,5	53,3	4,46
65	76,1	3,5	69,1	5,62

Примечание: Для бесшовных труб чаще применяют ГОСТ 8732-78, где возможны другие размерные ряды.

Соответствие дюймовому обозначению DN и наружному диаметру D у ВГП

DN (дюйм)	DN (мм)	D наружный (мм)
½″	15	21,3
¾″	20	26,9
1″	25	33,7
1¼″	32	42,4
1½″	40	48,3
2″	50	60,3
2½″	65	76,1

Расчёт массы ВГП трубы на различные длины

DN (мм)	D, наружный (мм)	t, стенка (мм)	Масса 1м (кг)	Масса 6м (кг)	Масса 100м (кг)	Стандартная длина (м)
15	21,3	2,8	1,17	1,17 × 6 = 7,02	1,17 × 100 = 117	6
20	26,9	2,8	1,45	1,45 × 6 = 8,70	1,45 × 100 = 145	6
25	33,7	3,2	1,92	1,92 × 6 = 11,52	1,92 × 100 = 192	6
32	42,4	3,2	2,57	2,57 × 6 = 15,42	2,57 × 100 = 257	6
40	48,3	3,0	3,19	3,19 × 6 = 19,14	3,19 × 100 = 319	6
50	60,3	3,5	4,46	4,46 × 6 = 26,76	4,46 × 100 = 446	6
65	76,1	3,5	5,62	5,62 × 6 = 33,72	5,62 × 100 = 562	6

Как измеряется диаметр трубы ВГП

Наружный (D): Измеряется штангенциркулем или толщиномером по внешнему контуру.
Внутренний (d): Определяется вычитанием 2·t из D или измерением концевыми мерами.
Условный (DN): Используется в маркировке вместо действительного внешнего диаметра, например, труба ВГП Ду20 соответствует D = 26,9 мм.

Применение и особенности

Водяные системы: Горячее и холодное водоснабжение, диаметр трубы ВГП 15–50 мм.
Газопровод: Металлорукава и участки до 50 мм, часто оцинковывают (ГОСТ 9.307-89) для защиты от коррозии.
Отопление: Радиаторные разводки, коллекторы, минимальный диаметр Ду15, максимальный Ду40.
