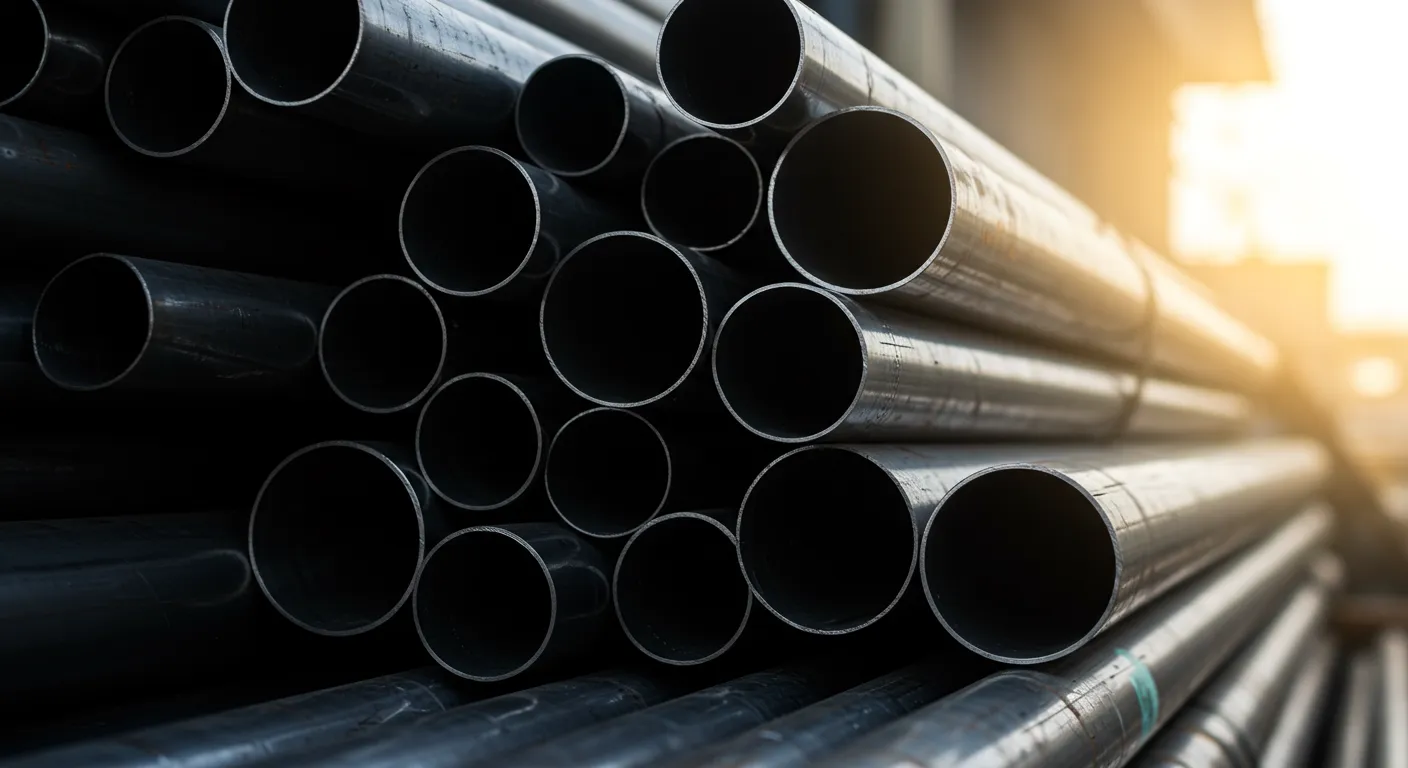

Диаметры электросварных труб

Сортамент и основные размеры

У труб стальных электросварных прямошовных по ГОСТ 10704-91 номинальный наружный диаметр изделий варьируется от 10 мм до 1420 мм, а толщина стенки — от 1 мм до 12 мм.

Диаметры подразделяются на:

• Малые: 10×1; 15×1,5; 20×1,5; 25×2 (мм) — 4–9 м; класс точности II по длине.
• Средние: 32×2, 57×3, 7
• 6×4, 89×4,5 (мм) — для магистральных сетей длина 6–12 м; класс точности I/II.
• Крупные: 219×6, 426×8, 530×10, 820×12 (мм) — 10–12 м; вес до 200 кг/м.

Дополнительно, по ГОСТ 10705-80 (Трубы электросварные. Технические условия) допускается производство электросварных труб из низколегированных марок с толщиной стенки до 14 мм при диаметре до 630 мм

• Диаметр наружный (Dn): от 10 мм до 508 мм по ГОСТ 10704-91.
• Толщина стенки (s): от 1,0 мм до 32,0 мм (классы точности I и II)
• Сечение: круглое, прямошовное (эсв-прямошовные).

Таблица размеров

Длина

• Номерная:
• при Dn ≤ 30 мм – не менее 2 метров;
• 30 < Dn ≤ 70 мм – не менее 3 метров;
• 70 < Dn ≤ 152 мм – не менее 4 метров;
• Dn > 152 мм – не менее 5 метров.
• Мерная и кратная: до 12 м по согласованию (для Dn > 219 мм – 10–12 м)
• Немерная: по требованиям заказчика с отклонением +10 мм на всю длину (ГОСТ 3262-75)

Технология производства

Подготовка проката:

• Используется горячекатаный листовой прокат толщиной от 1,0 мм;
• Ширина штрипса варьируется в зависимости от требуемого Dn и s

Формовка:

• Гибка штрипса по шаблону до круглого сечения;
• Контроль внутреннего и наружного гратов.

ВЧ-сварка (ЭСВ):

• Сварка токами высокой частоты (радиочастотная) для прямого шва;
• Снятие внутреннего грата и зачистка шва с последующим прокатом на роликовых станах.

Калибровка и термообработка:

• Прокатка готового изделия по калибрующим роликам;
• Термическая печная обработка в защитной атмосфере для снятия напряжений и обеспечения светлой поверхности.

Контроль качества:

• Визуальный и УЗ-контроль шва;
• Проверка геометрии (оконцовка, длина, овальность).

Стандарты и нормативы электросварных труб

• ГОСТ 10704-91 – устанавливает сортамент, требования к материалам, длине и точности.
• ГОСТ 3262-75 (Трубы стальные сварные водогазопроводные) – диаметр 12–219 мм, длина 4–12м, оцинкованная и неоцинкованная версия.
• ГОСТ 10705-80 – трубы электросварные оцинкованные для систем водоснабжения (аналогично сортаменту 3262).
• ТУ 14-3Р-56-2001 — технические условия на электросварные трубы общего назначения диаметром 1420, 1620, 1720, 2020 и 2220 мм

Сравнение с другими видами труб

Бесшовные трубы предпочтительны при повышенных требованиях к прочности, герметичности и работе под давлением, например, в котлах и гидросистемах.

Электросварные ЭСВ ‑ выгодны для массовых конструкций, металлоконструкций и систем отопления средней тяги благодаря широкому диапазону диаметров и толщины стенки.

ВГП‑трубы (водогазопроводные) идеально подходят для водоснабжения, газопроводов и систем отопления в жилых и коммунальных сетях: они экономичны, просты в монтаже и отвечают санитарным и техническим требованиям по транспортировке питьевой воды и газа.

Примечание: бесшовные трубы предпочтительны при повышенных требованиях к прочности и герметичности, электросварные – для массовых конструкций и проката больших объёмов.

Область применения

• Промышленность: каркасы и металлоконструкции, рамы, опоры, лестничные марши.
• Магистральный трубопровод: транспортировка нефти, газа (при условии соответствия повышенным классам прочности).
• Водоснабжение и отопление: оценочные размеры 17–114 мм по ГОСТ 3262-75 (условный проход Ду 10–100).
• Мебельная и профильная продукция: профильные переходники и фитинги.

Где купить

Металлобаза ОПМК поставляет полный ассортимент электросварных труб со склада в (регион). В каталоге вы найдёте трубы диаметром от 10 до 2520 мм, толщиной стенки от 1,0 до 32,0 мм, длиной от 2 до 12 м, любой марки соответствующей стандарту
